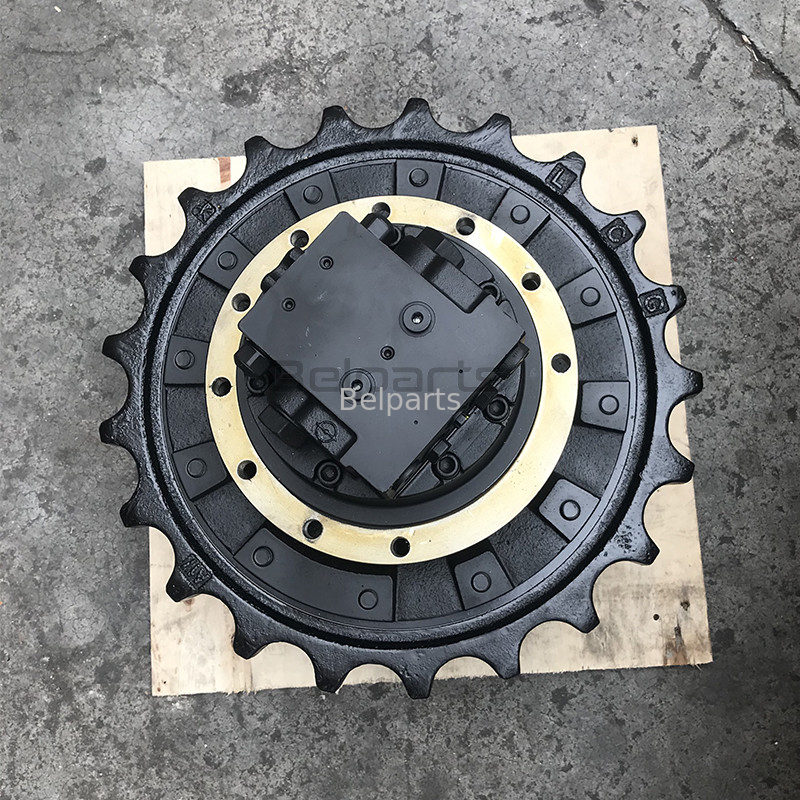

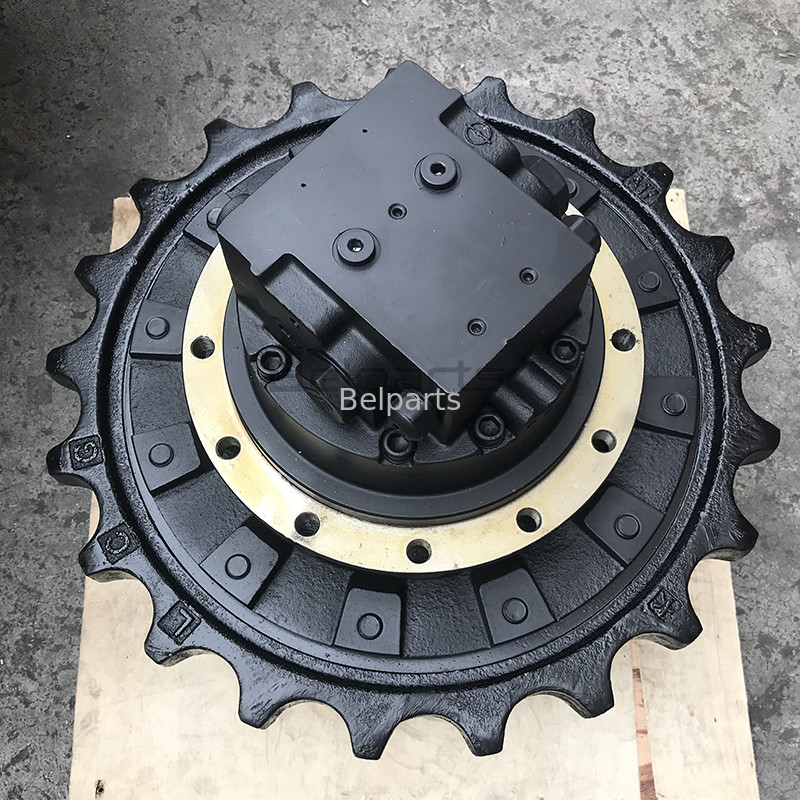

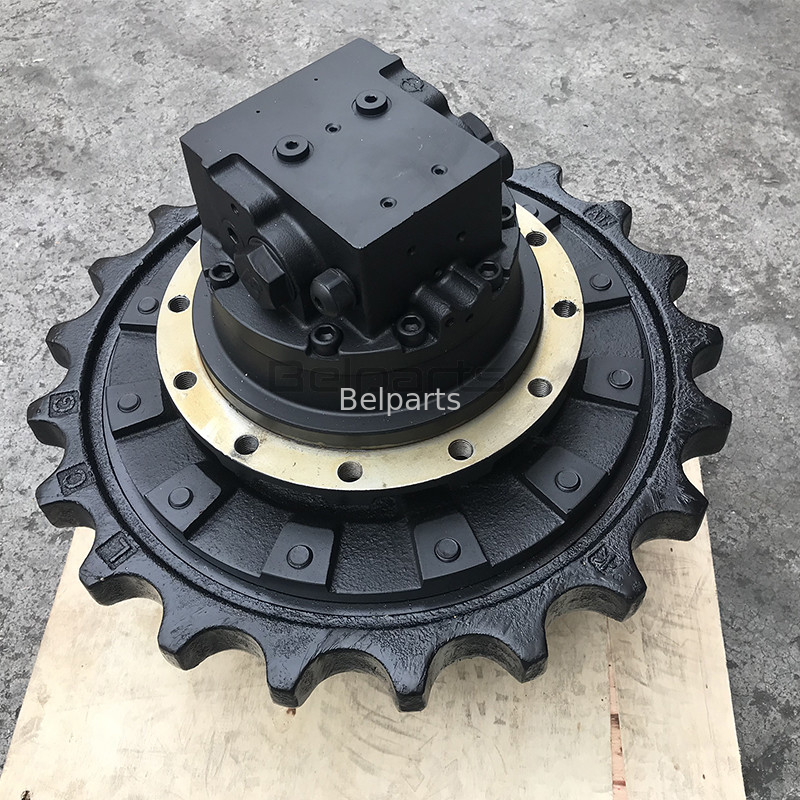

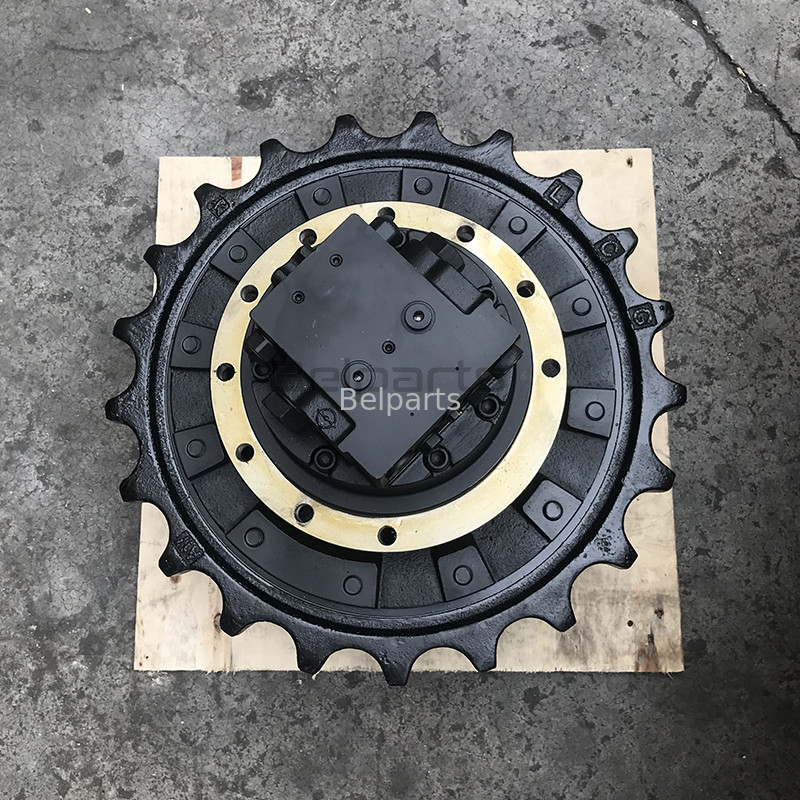

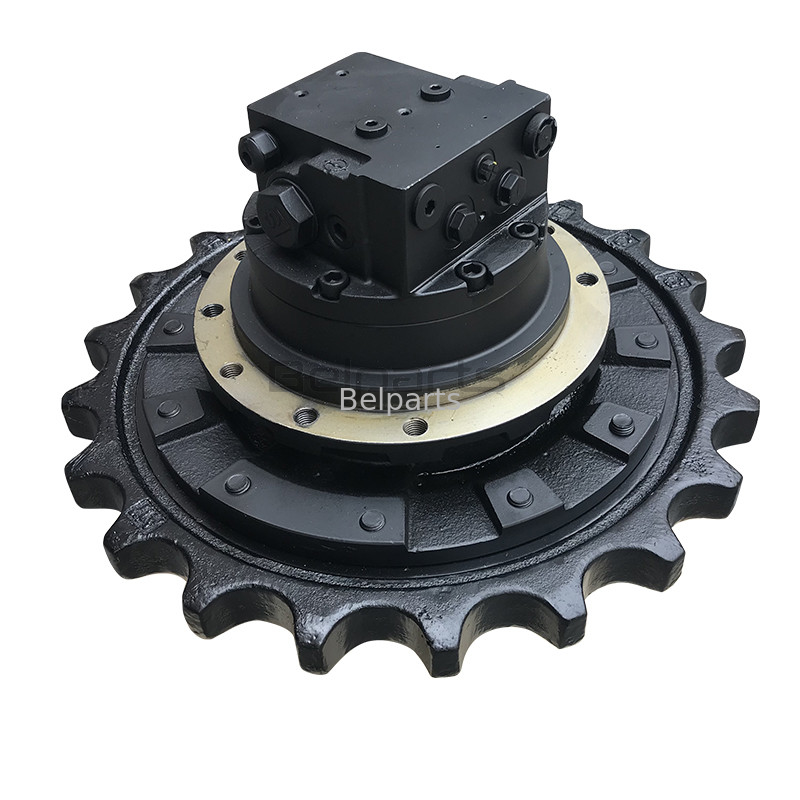

172900-66370 182900-33470 Bộ truyền động cuối cho Yanmar B6U VIO60-6B| Động cơ di chuyển Nabtesco GM06VL TM06N
Cấu hình bánh xích nặng 230mm & độ sâu tâm 75,5mm cho máy đào Yanmar 5,0-6,0T.Động cơ di chuyển thủy lực Nabtesco GM06VL / TM06N thay thế theo tiêu chuẩn OEM, có hộp số hành tinh tích hợp, được thiết kế đặc biệt cho máy đào mini Yanmar B6U VIO60-6B.
1. Thông số vận hành kỹ thuật
(Thẩm quyền được xác minh qua danh mục phụ tùng Yanmar EPC & cơ sở dữ liệu kỹ thuật GM06VL/TM06N)
| Thông số kỹ thuật | Giá trị đo lường đã xác minh |
|---|---|
| Số phụ tùng OEM YANMAR | 172900-66370, 182900-33470 (Thay thế: 17290066370, 18290033470, 182900-3347) |
| Nền tảng cốt lõi của bộ truyền động | Nabtesco GM06VL Thay thế / Dòng TM06N (Piston hướng trục 2 tốc độ) |
| Máy Yanmar tương thích | YANMAR B6U VIO60-6B (Cũng phù hợp với dòng B6, B50-2) |
| Phân khúc trọng lượng máy đào | Phân khúc 5,0 - 6,0 tấn |
| Áp suất thủy lực vận hành | 21,0 - 24,5 MPa |
| Mẫu bu lông lắp khung | 9 × M14 (Bu lông khung φ14 mm) |
| Mẫu bu lông bánh xích | 12 × M14 (Bu lông bánh xích φ14 mm) |
| Khối lượng tịnh của đơn vị | 61,0 kg (Cấu trúc gang chịu tải nặng) |
| Kích thước đóng gói thùng | 38 × 38 × 49 cm |
| Tình trạng / Bảo hành | 100% Mới / 12 tháng |
2. Bản vẽ chi tiết khung gầm & Kích thước lắp đặt
(Đo lường kỹ thuật trực tiếp từ bản vẽ TM06N cho khung xích Yanmar B6U)
| Chỉ báo kích thước | Giá trị đo lường | Vai trò & Mô tả lắp đặt |
|---|---|---|
| A (Độ sâu tâm) | 75,5 mm | Độ sâu định vị khung gầm ăn khớp sâu |
| ØB (Tâm ngoài khung) | 220 mm | Vòng định vị lắp khung ngoài |
| ØC (Tâm trong khung) | 180 mm | Vòng định vị khung xích trong |
| ØD (Tâm bánh xích) | 230 mm | Chốt định tâm bánh xích 230 mm chịu tải nặng |
| ØE (PCD bu lông bánh xích) | 262 mm | Đường kính vòng tròn chia tâm 12 lỗ cho bánh xích |
| ØF (Đường kính ngoài mặt bích) | 284 mm | Đường kính mặt bích lắp cấu trúc chính |
| Mẫu bu lông khung xích | 9 × M14 | Lắp bu lông trực tiếp vào khung gầm OEM |
| Mẫu bu lông bánh xích | 12 × M14 | Mẫu M14 12 bu lông cho khả năng chống trượt cắt cao |
3. Khắc phục hiện tượng lệch mặt bích & độ trễ chuyển số hai tốc độ của Yanmar B6U VIO60-6B
Máy Yanmar B6U 6 tấn của bạn có bị ì khi đẩy đất nặng, hay rung giật khi chuyển sang tốc độ cao không? Nền tảng đuôi bằng không của Yanmar B6U truyền mô-men xoắn phản lực mạnh mẽ qua bánh xích dẫn động 230 mm của nó. Việc san lấp mặt bằng liên tục ở áp suất 24,5 MPa đặt độ sâu tâm 75,5 mm (A) vào lực đòn bẩy xuyên tâm nghiêm trọng. Trong quá trình hoạt động lâu dài, độ rơ cuối của ổ trục bên trong bị lỏng, khiến các bánh răng giảm tốc GM06VL ăn khớp ở các góc sai lệch. Đồng thời, sự nhiễm bẩn chất lỏng bên trong khối chuyển đổi hai tốc độ Snellgange ngăn cản việc chuyển đổi dịch chuyển mượt mà, khiến xích bị kẹt ở số cao và làm giảm lực kéo ở tốc độ thấp. Lắp đặt bộ truyền động cuối 172900-66370 được gia công chính xác của chúng tôi sẽ khôi phục sự thẳng hàng đồng tâm 100% 230 mm, loại bỏ độ rơ bánh răng và cung cấp khả năng di chuyển hai tốc độ đáng tin cậy.
4. Câu hỏi thường gặp (Kỹ thuật & Thương mại)
Dành cho Chủ sở hữu & Người vận hành Máy (Thông tin chi tiết C-End)
Hỏi: Bộ truyền động cuối TM06N này có lắp trực tiếp vào Yanmar B6U của tôi mà không cần sửa đổi bánh xích dẫn động không? Trả lời: Có. Nó khớp trực tiếp với các số phụ tùng OEM nhà máy 172900-66370 và 182900-33470. Tâm khung 180 mm (ØC), tâm bánh xích 230 mm (ØD), PCD bánh xích 262 mm (ØE với 12 lỗ M14), và độ sâu bậc 75,5 mm (A) thẳng hàng liền mạch với khung xích B6U hiện có của bạn.
Hỏi: Quy trình bôi trơn khởi động bắt buộc trước khi vận hành bộ truyền động thay thế này là gì? Trả lời: Đổ đầy trước vỏ động cơ thủy lực bằng dầu mới ISO VG 46 qua lỗ xả vỏ trên. Riêng, đổ đầy hộp số hành tinh bằng dầu bôi trơn bánh răng chịu áp lực cực cao SAE 80W-90 đến mức dầu ngang lỗ kiểm tra mức dầu trước khi khởi động động cơ.
Dành cho Đại lý Thiết bị & Cơ sở Sửa chữa (Thông tin chi tiết B-End)
Hỏi: 172900-66370 đối chiếu với 182900-33470 và Nabtesco GM06VL như thế nào? Trả lời: 172900-66370 và 182900-33470 là các số phụ tùng lắp ráp có thể thay thế trực tiếp cho nhau trên dòng Yanmar B6U và B6. Đơn vị TM06N này đóng vai trò là bộ thay thế chịu tải nặng cho nền tảng Nabtesco GM06VL ban đầu, cho phép hợp nhất hàng tồn kho một SKU.
Hỏi: Thông số hậu cần vận chuyển hàng hóa chính xác cho việc vận chuyển xuất khẩu là gì? Trả lời: Bộ lắp ráp được đóng thùng có trọng lượng tịnh 61,0 kg (trọng lượng đóng gói gộp khoảng 64,0 kg) và có kích thước 38 × 38 × 49 cm (0,071 CBM). Mỗi bộ truyền động được niêm phong trong màng poly chống ăn mòn hơi (VCI) và được bắt vít chắc chắn bên trong thùng gỗ xuất khẩu đã được khử trùng theo tiêu chuẩn ISPM-15.
