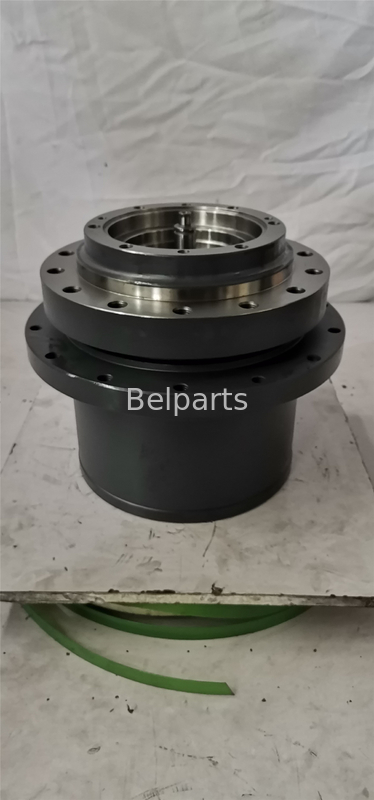

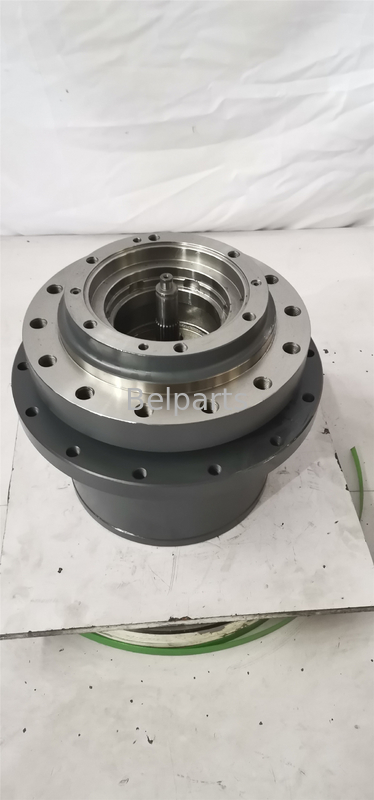

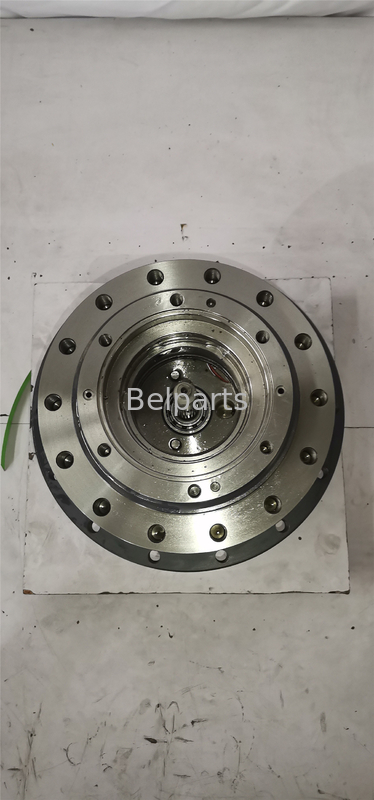

21W-60-41201 TZ507D1000-02 TZ500D200000-K GM09VN Động cơ du lịch truyền động cuối cùng cho máy xúc Komatsu PC78MR-6 PC78US-6 PC78UU-6
PC78MR-6 hộp số di chuyển di chuyển
,Komatsu PC78US-6 hộp số du lịch
,Belparts bộ phận máy đào hộp số di chuyển
Động cơ di chuyển cuối cùng Komatsu PC78US-6 PC78MR-6 PC78UU-6 | 21W-60-41201 GM09VN (TM09-14)
Động cơ di chuyển cuối cùng 2 tốc độ cho máy xúc cỡ trung lớp sản xuất 6.0–8.5 tấn (Động cơ thủy lực & Hộp số hành tinh hoàn chỉnh).Động cơ di chuyển cuối cùng mới, hậu mãi, được thiết kế chính xác, lắp ráp hoàn chỉnh, được thiết kế đặc biệt cho máy xúc đuôi hẹp và bánh xích tiêu chuẩn dòng Komatsu PC78 Dash-6. Thay thế cơ khí trực tiếp cho các số bộ phận OEM của Komatsu21W-60-41201, 21W-60-41202, TZ507D1000-02, và TZ500D200000-K (Nabtesco GM09VN / Nền tảng thủy lực TM09-14), với các mẫu lắp đặt 14-M16 khung bánh xích / 14-M14 bánh răng dẫn động chính xác và dịch chuyển kép thủy lực 2 tốc độ được hiệu chuẩn nhà máy.
1. Thông số kỹ thuật vận hành
(Thẩm quyền được xác minh qua thông số kỹ thuật Komatsu Dash-6 & thông số kỹ thuật kỹ thuật TM09-14 / GM09VN)
| Thông số kỹ thuật | Chỉ số kỹ thuật đã xác minh |
|---|---|
| Số bộ phận OEM Komatsu | 21W-60-41201, 21W-60-41202 (Hộp số: TZ507D1000-02 / Động cơ: TZ500D200000-K) |
| Tham chiếu nền tảng thủy lực | TM09-14 / Nabtesco GM09VN Dòng phổ thông |
| Cấu hình đơn vị | Bộ di chuyển cuối cùng hoàn chỉnh (Động cơ pittông hướng trục thủy lực + Hộp số giảm hành tinh) |
| Các mẫu máy tương thích | Komatsu PC78US-6, Komatsu PC78MR-6, Komatsu PC78UU-6 |
| Lớp trọng lượng máy xúc | 6.0 – 8.5 tấn (Phạm vi máy áp dụng: Lớp 8–9 tấn) |
| Phạm vi số sê-ri áp dụng | S/N 4001 - TRỞ LÊN |
| Cấu hình tốc độ | 2 tốc độ tự động dịch chuyển kép (Tốc độ cao / Tốc độ thấp) |
| Dịch chuyển thủy lực | 34.0 / 53.0 mL/r (Tốc độ cao / Tốc độ thấp) |
| Lưu lượng đầu vào thủy lực tối đa | 80.0 L/min |
| Áp suất vận hành tối đa | 30.0 MPa (300 Bar) |
| Áp suất giải phóng phanh | 2.0 – 7.0 MPa |
| Tỷ số giảm bánh răng | 45.569 : 1 |
| Mô-men xoắn đầu ra lý thuyết | 11.500 N·m |
| Tốc độ đầu ra tối đa (Trục dẫn động) | 51 / 33 vòng/phút |
| Tốc độ quay động cơ tối đa | 2.324 / 1.503 vòng/phút |
| Hướng quay | Hai chiều (CW / CCW hai chiều) |
| Nhiệt độ & độ nhớt vận hành | -20°C đến +80°C / Độ nhớt động học tối ưu: 16–25 mm²/s |
| Trọng lượng tịnh & Kích thước đóng gói | 94.00 kg Trọng lượng tịnh / 42 × 42 × 52 cm Đóng gói xuất khẩu |
| Tiêu chuẩn chất lượng & Tình trạng | 100% mới, tiêu chuẩn hậu mãi chất lượng cao (Chứng nhận ISO 9001 / 2006/42/EC) |
| Bảo hành | Bảo hành hạng nặng 12 tháng |
2. Giao diện lắp đặt gầm và cổng thủy lực
(Xác minh lắp đặt vật lý trực tiếp khớp với bản vẽ kỹ thuật Komatsu PC78 / TM09-14)
| Loại giao diện | Thông số kích thước và ren | Vị trí cấu trúc / Chức năng |
|---|---|---|
| Các lỗ lắp khung bánh xích | 14 × M16 | Mặt bích bắt bu lông khung gầm nặng |
| Các lỗ bánh răng dẫn động | 14 × M14 | Mẫu cố định bánh răng dẫn động bánh xích |
| Đường kính tâm định vị khung (ØB) | Ø250 mm | Bậc định vị trung tâm khung bánh xích |
| Đường kính bậc mặt bích động cơ (ØC) | Ø210 mm | Đường kính khoảng hở vỏ động cơ thủy lực bên trong |
| Đường kính vòng tròn bu lông bánh răng (ØD) | Ø265 mm | Đường kính vòng tròn bước bu lông bánh răng dẫn động (PCD) |
| Đường kính bậc bánh răng (ØE) | Ø300 mm | Bậc định vị trục trung tâm bánh răng dẫn động bên ngoài |
| Đường kính mặt bích ngoài (ØF) | Ø321.5 mm (Tham chiếu bản vẽ: Tối đa Ø326.4 mm) | Đường kính mặt bích ngoài cùng |
| Kích thước bậc trục | A = 86.4 mm (Từ mặt bích đến bậc động cơ) / 147.3 mm (Bậc vỏ) / 321.5 mm Tổng chiều dài | Không gian lắp đặt trục hoàn chỉnh |
| Các cổng làm việc chính (P1, P2) | G 1/2" (Tham chiếu ren: D1=Ø34mm, D2=Ø22.6mm, L1=1.5mm, L2=2.5mm, L3=24mm) | Các cổng lưu lượng chính tới/lùi thủy lực |
| Cổng thoát dầu hộp số (T) | G 3/8" (Tham chiếu ren: D1=Ø28mm, D2=Ø18.6mm, L1=1.5mm, L2=2.5mm, L3=23mm) | Cổng hồi dầu hộp số thủy lực |
| Cổng điều khiển 2 tốc độ (Ps) | G 1/4" (Tham chiếu ren: D1=Ø24mm, D2=Ø15.6mm, L1=1.5mm, L2=2.5mm, L3=16mm) | Cổng điều khiển chuyển số 2 tốc độ |
| Các cổng bảo dưỡng hộp số | Các nút ren chuyên dụng cho XẢ, MỨC và NẠP | Bảo dưỡng dầu hộp số nhiều cấp |
3. Sơ đồ nổ & Phân tích bộ phận động cơ thủy lực bên trong
(Danh sách vật tư hoàn chỉnh cho bộ di chuyển cuối cùng Komatsu 21W-60-41201 / S/N 4001-UP)
| Vị trí # | Số bộ phận | Tên bộ phận & Mô tả kỹ thuật | Số lượng | Khả năng áp dụng số sê-ri |
|---|---|---|---|---|
| — | 21W-60-41201 / 21W-60-41202 |
BỘ ĐỘNG CƠ (Bộ di chuyển cuối cùng hoàn chỉnh) | 1 | S/N 4001-TRỞ LÊN |
| — | TZ500D200000-K |
ĐỘNG CƠ (Bộ động cơ thủy lực) | 1 | S/N 4001-TRỞ LÊN |
| — | TZ500D2105-00 |
BỘ PISTON (Bộ sửa chữa xi lanh pittông hướng trục) | 1 | S/N 4001-TRỞ LÊN |
| — | TZ500D2070-00 |
BỘ PISTON (Nhóm pittông & đế hoàn chỉnh) | 1 | S/N 4001-TRỞ LÊN |
| 5 | TZ500D2002-00 |
TRỤC (Trục dẫn động chính của động cơ thủy lực) | 1 | S/N 4001-TRỞ LÊN |
| 6 | TZ500D200300-K |
TẤM, ĐĨA NGHIÊNG (Bộ đĩa nghiêng dịch chuyển kép) | 1 | S/N 4001-TRỞ LÊN |
| 7 | TZ500D2004-00 |
KHỐI, XI LANH (Khối xi lanh quay) | 1 | S/N 4001-TRỞ LÊN |
| 8 | TZ500D2007-00 |
TẤM, GIỮ (Tấm dẫn hướng giữ đế pittông) | 1 | S/N 4001-TRỞ LÊN |
| 9 | TZ500D2008-00 |
BÁT, LỰC ĐẨY (Bát dẫn hướng ổ bi cầu trung tâm) | 1 | S/N 4001-TRỞ LÊN |
| 10 | TZ500D2009-00 |
TẤM, ĐỊNH THỜI (Tấm định thời cổng hai chiều) | 1 | S/N 4001-TRỞ LÊN |
| 11 | TZ500D2010-00 |
VÒNG ĐỆM (Vòng đệm lực đẩy dự ứng Belleville) | 2 | S/N 4001-TRỞ LÊN |
| 12 | TZ500D2012-00 |
PISTON (Piston điều khiển dịch chuyển trung tâm) | 1 | S/N 4001-TRỞ LÊN |
| 13 | TZ500D2013-00 |
LÒ XO (Lò xo dự ứng khối xi lanh) | 8 | S/N 4001-TRỞ LÊN |
| 14 | TZ500D2014-00 |
LÒ XO (Lò xo hồi vị điều khiển servo) | 1 | S/N 4001-TRỞ LÊN |
| 15 | TZ500D2015-00 |
ĐĨA (Đĩa ma sát phanh đỗ) | 2 | S/N 4001-TRỞ LÊN |
| 16 | TZ500D2016-00 |
TẤM (Tấm phân cách thép phanh đỗ) | 2 | S/N 4001-TRỞ LÊN |
| 17 | TZ15Z-22-42-10 |
PHỚT, DẦU (BỘ) (Phớt dầu hướng trục áp suất cao) | 1 | S/N 4001-TRỞ LÊN |
| 18 | TZ500D2035-00 |
VÒNG O (BỘ) (Vòng O làm kín vỏ động cơ) | 1 | S/N 4001-TRỞ LÊN |
| 19 | TZ500D2039-00 |
VÒNG O (BỘ) (Vòng O làm kín giao diện nắp cuối) | 1 | S/N 4001-TRỞ LÊN |
| 20 | TZIRTW-36 |
VÒNG SEABAN (Vòng seban ổ trục) | 1 | S/N 4001-TRỞ LÊN |
| 21 | 06000-06301 |
Ổ ĐỠ (Ổ bi kim / ổ bi trục sau) | 1 | S/N 4001-TRỞ LÊN |
| 22 | TZ500D2098-00 |
CHỐT (Chốt định vị tấm định thời) | 3 | S/N 4001-TRỞ LÊN |
| 23 | TZ500D2076-00 |
TRỤC XOAY (Chốt trục xoay đĩa nghiêng) | 2 | S/N 4001-TRỞ LÊN |
| 24 | TZ844B2085-00 |
LÒ XO (Lò xo đối trọng giải phóng phanh) | 1 | S/N 4001-TRỞ LÊN |
| K | TZ505D9000-00 |
BỘ PHỚT, ĐỘNG CƠ DI CHUYỂN (Bộ phớt sửa chữa động cơ hoàn chỉnh) | 1 | S/N 4001-TRỞ LÊN |
