Nguồn gốc:
Trung Quốc
Hàng hiệu:
Belparts
Chứng nhận:
CE
Số mô hình:
PC600LC-6 PC600-6
| Bộ phận thủy lực | Bơm thủy lực | Ổ đĩa cuối cùng | Giảm đi lại |
| Động cơ xoay | Giảm xích đu | Van điều khiển | Bộ phận bánh răng |
| Vòng bi xoay | lắp ráp động cơ | Xi lanh thủy lực | ECU |

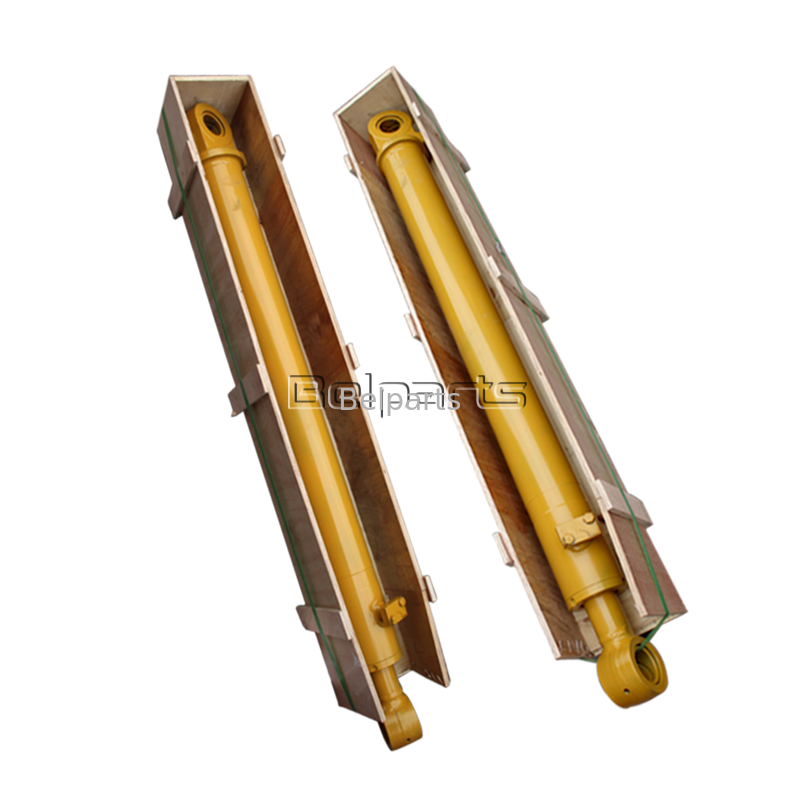

Xi lanh cần thủy lực hậu mãi siêu nặng này được sản xuất chính xác để thay thế OEM trực tiếp cho đường ray tiêu chuẩn Komatsu PC600-6 và máy đào khai thác mỏ đường dài PC600LC-6. Là thành phần năng lượng thủy lực cốt lõi của thiết bị làm việc phía trước, nó điều khiển việc nâng và hạ cần cẩu để xử lý việc đào đá nặng, tải quặng lớn, khai thác lộ thiên và các dự án vận chuyển đất hạng nặng quy mô lớn. Áp dụng rộng rãi trong các mỏ lộ thiên lớn, mỏ đá và các công trình khai thác cơ sở hạ tầng lớn.
Tất cả các xi lanh đều được sản xuất nghiêm ngặt theo bản vẽ kỹ thuật gốc của Komatsu và các tiêu chuẩn OEM, với kích thước lắp đặt hoàn toàn nhất quán, khoảng cách lỗ chốt và bố trí cổng thủy lực. Lắp đặt bu-lông trực tiếp mà không cần cắt, hàn hoặc bất kỳ sửa đổi thứ cấp nào tại chỗ.
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Tên sản phẩm | Xi lanh thủy lực |
| Mô hình áp dụng | Máy xúc khai thác mỏ cỡ lớn Komatsu PC600-6, PC600LC-6 |
| Mã sản phẩm OEM | 21M-63-02101 |
| Lớp sản phẩm | Hậu mãi chất lượng cao hoàn toàn mới |
| Bảo hành | 12 tháng đối với lỗi sản xuất |
| MOQ | 1 chiếc, đủ hàng để giao ngay |
| Tiêu chuẩn QC | Được chứng nhận ISO 9001, kiểm tra áp suất thủy lực đầy đủ và độ mỏi theo chu kỳ trước khi giao hàng |
| # | Phần số | Sự miêu tả | Số lượng |
|---|---|---|---|
| G-1 | (21M-63-X2101) | NHÓM XI LANH, LH | 1 |
| G-1 | (21M-63-X2111) | NHÓM XI LANH, RH | 1 |
| ---- | ====================== | ||
| 1 | 21M-63-02101 | THIẾT BỊ XI LANH BOOM | 1 |
| 1 | 21M-63-52141 | Xi lanh | 1 |
| 2 | 707-76-11160 | Bushing | 1 |
| 3 | 07145-00110 | CON DÍNH, BỤI (KIT) | 2 |
| 4 | 07020-00675 | LẮP ĐẶT, MỠ (KHÔNG CÓ ĐƯỜNG ỐNG LUB.) | 1 |
| 5 | 07043-00108 | CẮM, (KHÔNG CÓ CÔNG TẮC ÁP SUẤT DẦU) | 1 |
| 6 | 21M-63-52120 | gậy | 1 |
| 7 | 707-76-12530 | Bushing | 1 |
| 8 | 07145-00125 | CON DÍNH, BỤI (KIT) | 2 |
| 9 | 707-71-32900 | CỔ | 1 |
| 10 | 707-35-91840 | RING, DỰ PHÒNG (KIT) | 2 |
| 11 | 07000-15175 | VÒNG chữ O (BỘ) | 1 |
| 12 | 707-71-61320 | Pít tông | 1 |
| 13 | 707-27-18960 | ĐẦU, XI LANH | 1 |
| 14 | 195-63-93170 | CON DÍNH, BỤI (KIT) | 1 |
| 15 | 07179-13136 | RING, CHỤP | 1 |
| 16 | 707-52-90980 | Bushing | 1 |
| 17 | 707-51-12030 | ĐÓNG GÓI, ROD (KIT) | 1 |
| 18 | 707-51-12630 | VÒNG, ĐỆM (KIT) | 1 |
| 19 | 707-35-91840 | RING, DỰ PHÒNG (KIT) | 1 |
| 20 | 07000-15175 | VÒNG chữ O (BỘ) | 1 |
| 21 | 01011-82400 | CHỐT (OP) | 12 |
| 22 | 707-88-75410 | Máy giặt | 12 |
| 23 | 707-36-18520 | Pít-tông | 1 |
| 24 | 01310-01225 | Vít | 1 |
| 25 | 707-44-18280 | RING, PISTON (BỘ) | 1 |
| 26 | 707-39-18830 | NHẪN, MANG (BỘ) | 2 |
| 27 | 707-44-18920 | NHẪN (BỘ) | 2 |
| 28 | 07001-05110 | RING, DỰ PHÒNG (KIT) | 2 |
| 29 | 07000-15110 | VÒNG chữ O (BỘ) | 1 |
| 30 | 21M-63-52171 | ỐNG, LH | 1 |
| 30 | 21M-63-52271 | ỐNG, RH | 1 |
| 31 | 21M-63-52180 | ỐNG, LH | 1 |
| 31 | 21M-63-52280 | ỐNG, RH | 1 |
| 32 | 01435-01055 | BOLT, GẮN MÁY SẤY VÀO KHUNG VÀ KHUNG | 8 |
| 33 | 07000-13035 | O-RING, CỔNG ĐẦU VÀO VÀ ĐẦU RA LÀM MÁT TRÊN | 2 |
| 34 | 707-88-21170 | Dấu ngoặc | 1 |
| 35 | 707-88-95820 | BAN NHẠC | 1 |
| 36 | 01010-81240 | BOLT,BULT ĐIỀU CHỈNH TRỌNG LƯỢNG | 4 |
| 37 | 01643-51232 | MÁY GIẶT, (KHÔNG CÓ ĐIỀU KHIỂN KHẨN CẤP) | 4 |
| 38 | 07283-23442 | CLIP, (VỚI DƯỚI GƯƠNG) | 1 |
| 39 | 01643-31032 | MÁY GIẶT,( CÓ CHỈ ĐẠO KHẨN CẤP TỰ ĐỘNG) | 2 |
| 40 | 01599-01011 | NUT, (VỚI DƯỚI GƯƠNG) | 2 |
| 41 | 01010-81025 | BOLT,(DÀNH CHO VẢI CANOPY? BẢO VỆ ĐẦU) | 2 |
| 42 | 01643-31032 | MÁY GIẶT,( CÓ CHỈ ĐẠO KHẨN CẤP TỰ ĐỘNG) | 2 |
| 43 | 707-88-33040 | MŨ, TAY ÁO (ĐỂ VẬN CHUYỂN) | 2 |
| 44 | 07371-31049 | MẶT BÍCH, TÁCH - CUỐI VAN CHIA | 4 |
| 45 | 07372-21035 | BOLT, TÁCH MẶT BÍCH - CUỘC CHUYỂN ĐỔI MÔ-men xoắn | 8 |
| 46 | 01643-51032 | MÁY GIẶT, (KHÔNG CÓ ĐIỀU KHIỂN KHẨN CẤP) | 8 |
| ---- | ====================== | ||
| K | 707-99-68580 | BỘ DỊCH VỤ | 2 |
| Mục thông số kỹ thuật | dữ liệu |
|---|---|
| Đường kính lỗ khoan | 180mm |
| Đường kính thanh piston | 115mm |
| Đột quỵ làm việc | 1720mm |
| Áp suất làm việc định mức | 31,4MPa |
| Áp suất thử nghiệm tại nhà máy | 47,1MPa (1,5 lần áp suất làm việc định mức) |
| Vật liệu thùng | Thép hợp kim liền mạch có độ bền kéo cực cao với khả năng mài giũa bên trong chính xác |
| Thanh pít-tông | Thép được xử lý nhiệt 40CrMo, mạ crom cứng dày 30~35μm, HRC68–72, khả năng chống mài mòn cực mạnh và hiệu suất chống uốn để khai thác tải nặng |
| Bộ con dấu phù hợp PN | 21M-63-02101K |
| Nhiệt độ làm việc | -25oC ~ +85oC |
| Đặc điểm cấu trúc | Miếng đệm tai đôi chịu lực cao cực kỳ dày với ống lót chống mài mòn bằng đồng tôi kích thước lớn, thiết bị đệm hạng nặng tích hợp để hấp thụ tác động mạnh trong quá trình chuyển động qua lại |
Tương thích với cả máy đào khai thác đường ray PC600-6 tiêu chuẩn và PC600LC-6 đường dài. Tất cả các kích thước lắp ráp, khoảng cách vấu và vị trí cổng dầu hoàn toàn khớp với xi lanh PN 21M-63-02101 nguyên bản, kết nối liền mạch các liên kết cần trục và đường ống thủy lực để vận hành khai thác mỏ siêu nặng ổn định trong thời gian dài.
Thùng xi lanh cực dày và các tấm vấu tích hợp được gia cố được tùy chỉnh đặc biệt cho môi trường mỏ lộ thiên khắc nghiệt, chịu được tải trọng tuần hoàn siêu nặng trong thời gian dài, tác động va chạm đá sắc nét và mài mòn nghiêm trọng để tối đa hóa tuổi thọ sử dụng trong điều kiện khai thác khắc nghiệt.
Mỗi xi lanh hoàn thiện đều trải qua quá trình kiểm tra chu kỳ chuyển động tịnh tiến toàn hành trình lặp đi lặp lại và phát hiện rò rỉ kín khí ở áp suất cao, loại bỏ hoàn toàn các nguy cơ rò rỉ dầu tiềm ẩn bên trong và bên ngoài để tránh thời gian ngừng hoạt động khai thác ngoài dự kiến.
Mang lại độ bền kết cấu, độ ổn định và tuổi thọ dịch vụ giống hệt như phụ tùng OEM chính hãng của Komatsu, cắt giảm hiệu quả chi phí mua sắm cao định kỳ cho các xưởng sửa chữa khai thác mỏ lớn, đội xe cho thuê thiết bị nặng và nhà bán buôn phụ tùng máy móc khai thác mỏ toàn cầu.
Các mặt hàng trong kho có thể được gửi đi trong vòng 3 ngày làm việc. Vận tải hàng không hỗ trợ các lệnh khẩn cấp về sự cố khẩn cấp để sửa chữa khẩn cấp mỏ; Vận tải đường biển cung cấp dịch vụ vận chuyển bán buôn số lượng lớn tiết kiệm chi phí cho các thị trường khai thác mỏ lớn trên toàn cầu bao gồm Châu Phi, Đông Nam Á, Trung Đông và Châu Mỹ Latinh.

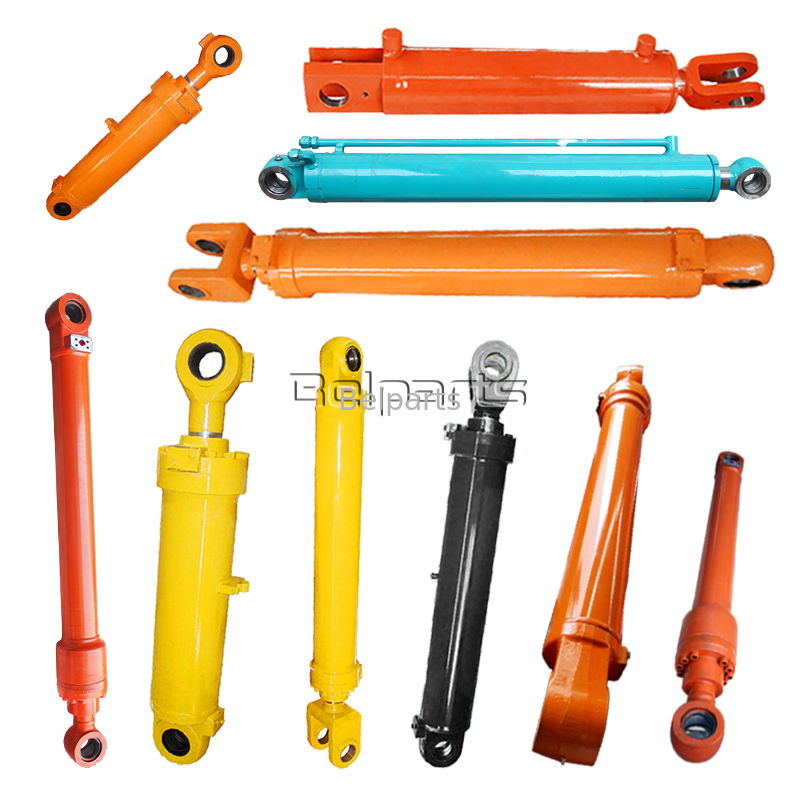

Nhà máy của chúng tôi có hơn 10 năm kinh nghiệm chuyên môn trong lĩnh vực R&D và sản xuất hàng loạt xi lanh thủy lực cho máy đào khai thác dòng PC siêu lớn Komatsu bao gồm PC600-6 / PC600LC-6. Chúng tôi cung cấp các cụm xi lanh cần, tay đòn và gầu hoàn chỉnh với quy trình rèn nặng hoàn thiện, mài giũa sâu chính xác và quy trình xử lý nhiệt chuyên nghiệp, cùng với việc kiểm soát chất lượng nghiêm ngặt toàn quy trình cho các bộ phận thủy lực cấp khai thác mỏ. Xi lanh thủy lực hạng nặng hậu mãi của chúng tôi được xuất khẩu trên toàn thế giới quanh năm, giành được sự tin tưởng lâu dài và phản hồi tích cực nhất quán từ các đại lý phụ tùng máy móc khai thác mỏ toàn cầu.
Trả lời: Không. Mỗi thế hệ và kiểu máy đào khai thác mỏ lớn Komatsu đều áp dụng số bộ phận độc quyền và kích thước cấu trúc duy nhất mà không có khả năng thay thế lẫn nhau. Vui lòng xác nhận mẫu máy hoàn chỉnh của bạn trước khi đặt hàng.
A: Bộ sửa chữa con dấu không được bao gồm trong giao hàng tiêu chuẩn. Bạn có thể mua riêng bộ con dấu hỗ trợ chuyên dụng và chúng tôi sẽ đưa ra báo giá đơn hàng kết hợp cạnh tranh.
A: Dầu chống rỉ được đổ đầy vào khoang trong của xi lanh, mỡ chống rỉ được phủ đều trên bề mặt cần piston. Toàn bộ xi lanh được bọc bằng màng PE chống thấm dày và đóng gói trong hộp gỗ dán xuất khẩu được gia cố thêm dày để tránh trầy xước, va chạm và hư hỏng do ẩm trong quá trình vận chuyển đường biển dài.
Đ: Vâng. Các đơn đặt hàng bộ xi lanh thiết bị làm việc hoàn chỉnh được hưởng chiết khấu theo khối lượng theo cấp độ. Dịch vụ vận chuyển FCL nguyên container hợp nhất được cung cấp để giảm tổng chi phí hậu cần.
Trả lời: Vui lòng cung cấp hình ảnh rõ ràng về vị trí rò rỉ cùng với số sê-ri máy xúc của bạn. Chúng tôi sẽ sắp xếp thay thế con dấu miễn phí và hướng dẫn khắc phục sự cố từ xa chuyên nghiệp kịp thời.
